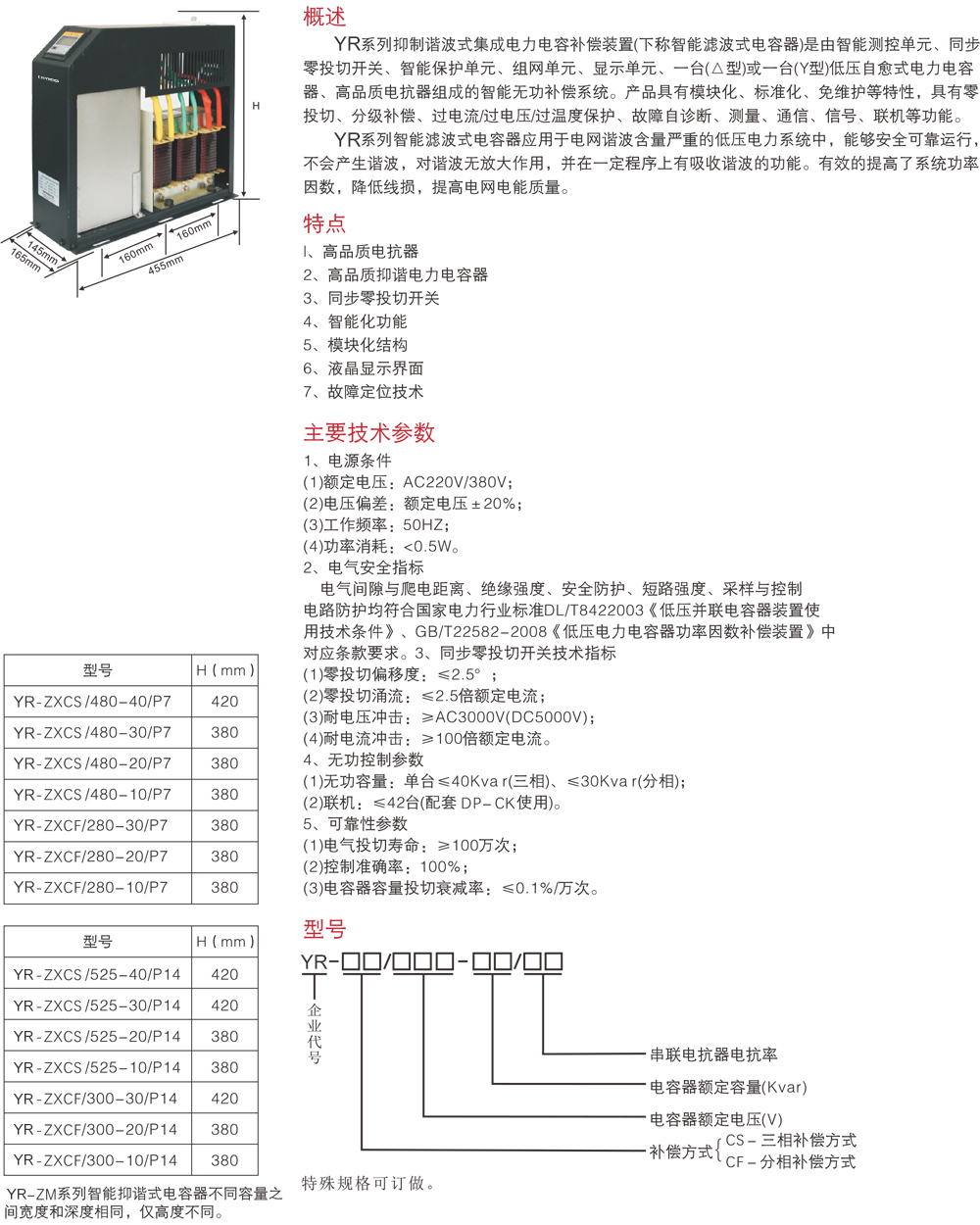

概述

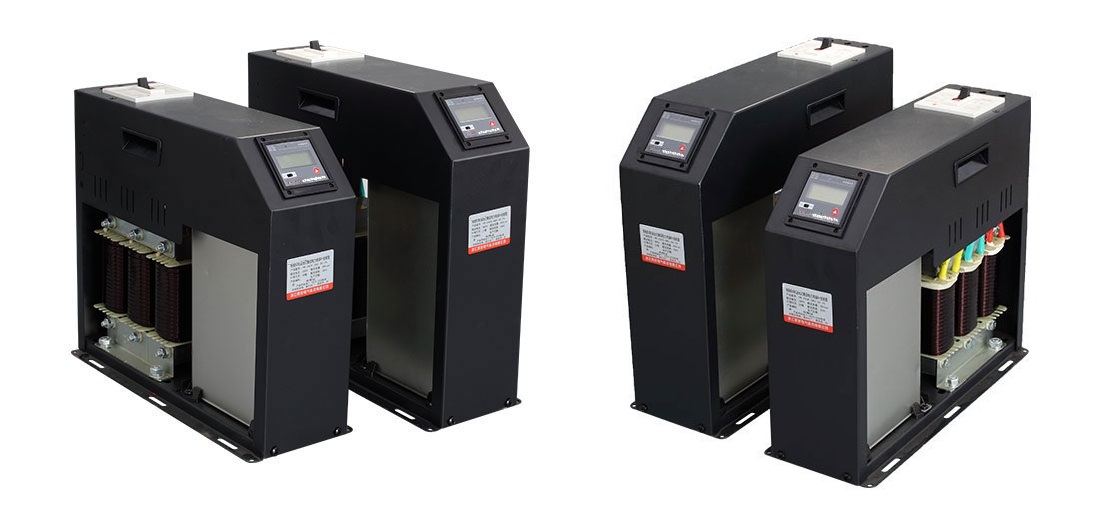

YR系列抑制谐波式集成电力电容补偿装置(下称智能滤波式电容器)是由智能测控单元、同步零投切开关、智能保护单元、组网单元、显示单元、一台(△型)或一台(Y型)低压自愈式电力电容器、高品质电抗器组成的智能无功补偿系统。产品具有模块化、标准化、免维护等特性，具有零投切、分级补偿、过电流/过电压/过温度保护、故障自诊断、测量、通信、信号、联机等功能。

YR系列智能滤波式电容器应用于电网谐波含量严重的低压电力系统中，能够安全可靠运行，不会产生谐波，对谐波无放大作用，并在一定程序上有吸收谐波的功能。有效的提高了系统功率因数，降低线损，提高电网电能质量。

特点

l、高品质电抗器

2、高品质抑谐电力电容器

3、同步零投切开关

4、智能化功能

5、模块化结构

6、液晶显示界面

7、故障定位技术

主要技术参数

1、电源条件

⑴额定电压:AC220V/380V;

(2)电压偏差:额定电压±20%;

(3)工作频率:50HZ;

(4)功率消耗:<0.5W。

2、电气安全指标

电气间隙与爬电距离、绝缘强度、安全防护、短路强度、采样与控制电路防护均符合国家电力行业标准DL/T8422003《低压并联电容器装置使用技术条件》、GB/T22582-2008《低压电力电容器功率因数补偿装置》中对应条款要求。

3、同步零投切开关技术指标

(1)零投切偏移度:≤2.5° ;

(2)零投切涌流:≤2.5倍额定电流;

(3)耐电压冲击:≥AC300ov(DC5000V);

(4)耐电流冲击:≥100倍额定电流。

4、无功控制参数

(1)无功容量:单台≤40Kva r(三相)、≤30Kva r(分相);

(2)联机:≤42台(配套 DP-CK使用)。

5、可靠性参数

(1)电气投切寿命:≥100万次;

(2)控制准确率:100%;

(3)电容器容量投切衰减率:≤0.1%/万次。
