概述

该系列低压串联电抗器用于低压无功补偿装置中，与电容器相串联，当低压电网中有大量整流，变流转正等谐波源时，其生产的高次谐波会严重危害主变及其他电器设备的安全运行。电抗器与电容器相串联后，能有效的抑制谐波放大，改善系统的电压波形，提高系统的功率因数，并能有效地抑制合闸涌流及操作过电压，有效的保护了电容器。

工作条件

■海拔高度:≤2000m;

■环境温度:-25℃~+45℃，相对温度≤90%;

■周围无有害气体,无易燃易爆物品;

■周围环境应有良好的通风条件。

主要特点

■该电抗器分为三相和单相两种，均为铁芯干式;

■铁芯采用优良低损耗冷轧取向硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，以保证电抗气隙在运行过程中不发生变化;

■线圈采用H级漆包扁铜线绕制，排列紧密且均匀，具有良好的耐热性能;

■电抗器的线圈和铁芯组装成一体后经过预烘一真空浸漆━热烘固化这一工艺流程，采用H级浸渍漆，使电抗器的线圈和铁芯牢固的结合在一起，不但大大减小了运行时的噪音，而且具有良好的耐热等级;

■电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升;

■外露部队年均采取了防腐蚀处理，收出端子采用镀锡铜管端子。

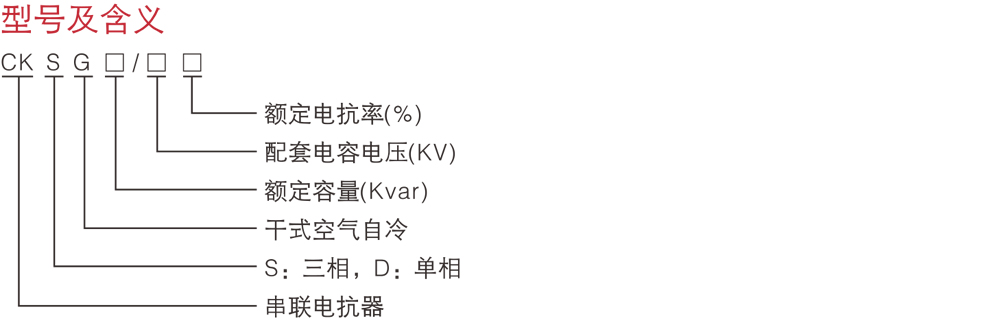

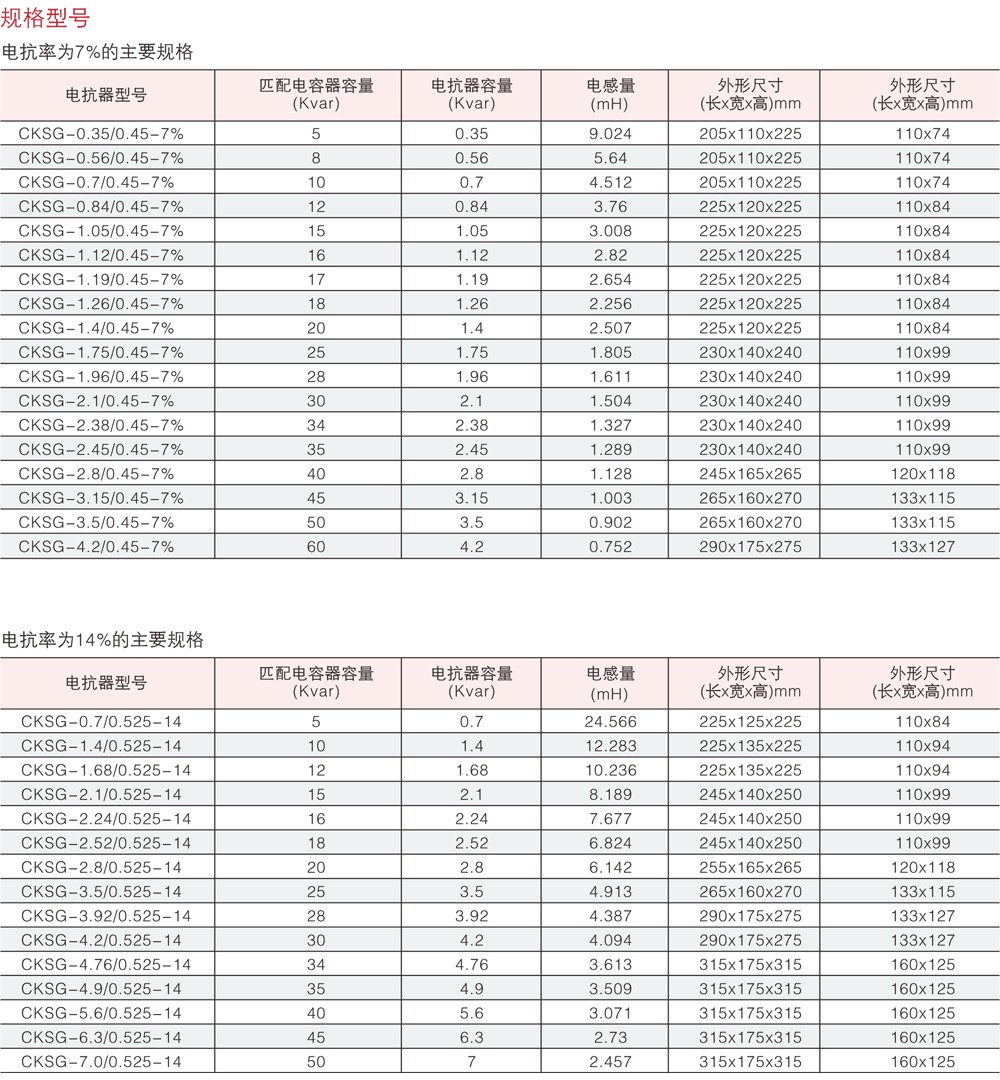

主要技术参数

■可用于400V、660、等系统;

■电抗率的种类:1%、6%、7%、12%、14%等;额定绝缘水平3kV/min:

■电抗器各部位的湿升限制:铁芯不超过85K，线圈温升不超过95K;1电抗器噪声不大于50dB;

■电抗器能在频加谐波电流不大于1.35倍额定电流下长期运行;

■电抗值性度:在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95;

■三相电抗器的任意两相电抗值之差不大于±3%;

■耐温等级H级(180℃)以上。
